Posiada znaczne ulepszenia parametrów technicznych i funkcjonalnych, w porównaniu do rozwiązań dostępnych na rynku krajowym i międzynarodowym. Ulepszenie to zostanie osiągnięte dzięki wdrożeniu wyników prac badawczo-rozwojowych, wykonanych przez wnioskującego przy współpracy z Politechniką Lubelską.

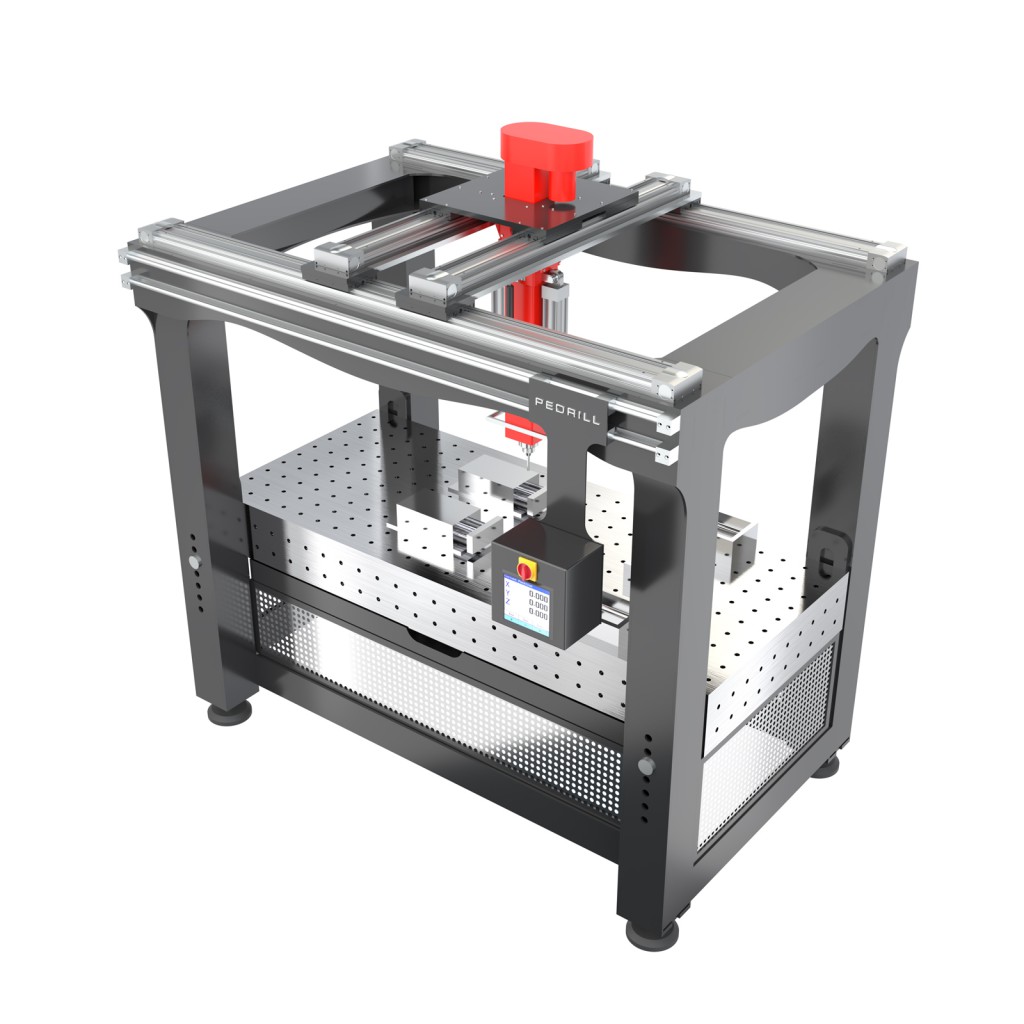

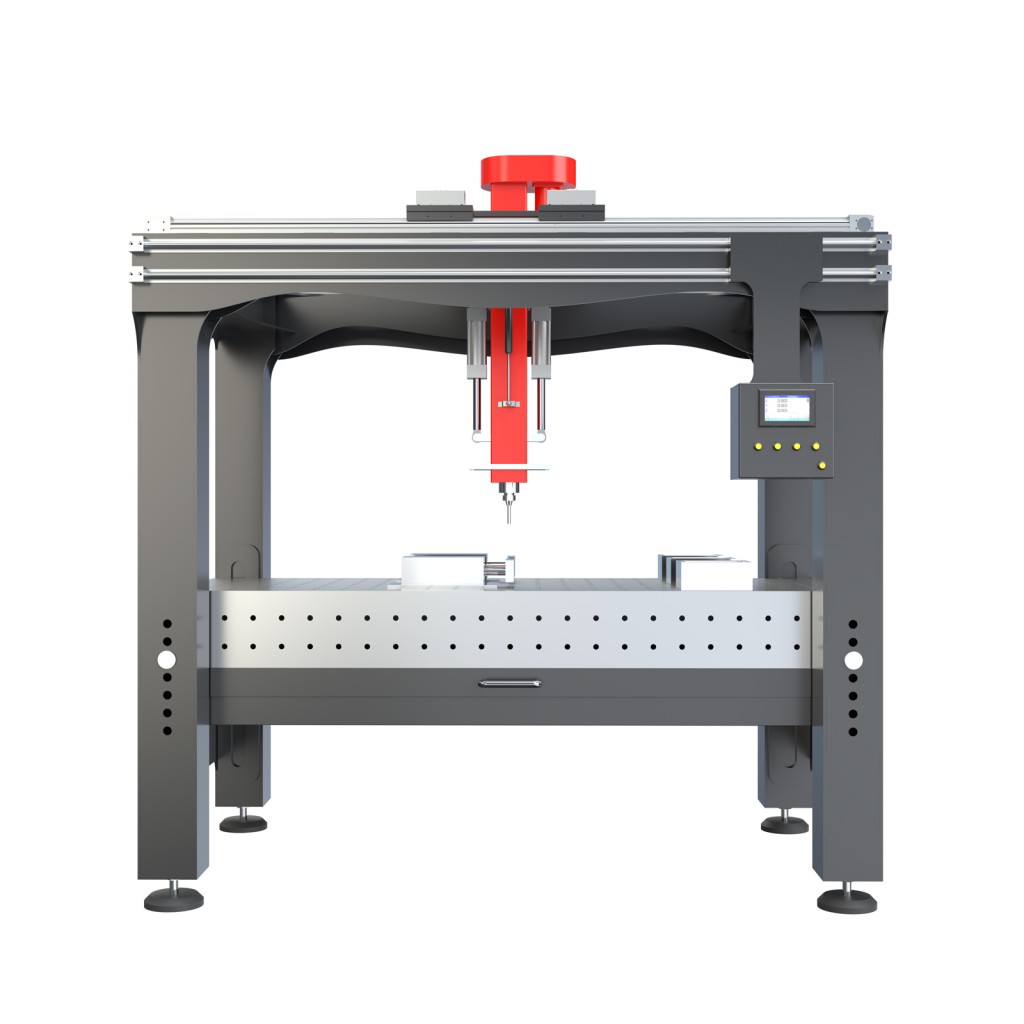

Wdrażana maszyna to kompletne urządzenie do wiercenia i gwintowania otworów w zakresie średnic 1 ÷ 40mm, usytułowanych w dowolnej konfiguracji na elementach płaskich oraz profilach o złożonych kształtach przekroju poprzecznego, w tym elementach wielkogabarytowych.
Proponowane rozwiązanie konstrukcyjne, łączące ze sobą głowicę wiertniczą z indywidualnym napędem, układ prowadnic umożliwiających przesuwanie głowicy w dwóch wzajemnie prostopadłych kierunkach, stołu roboczego oraz korpusu stanowi nowatorskie podejście w stosunku do istniejących rozwiązań.
- Specyfikacja techniczna

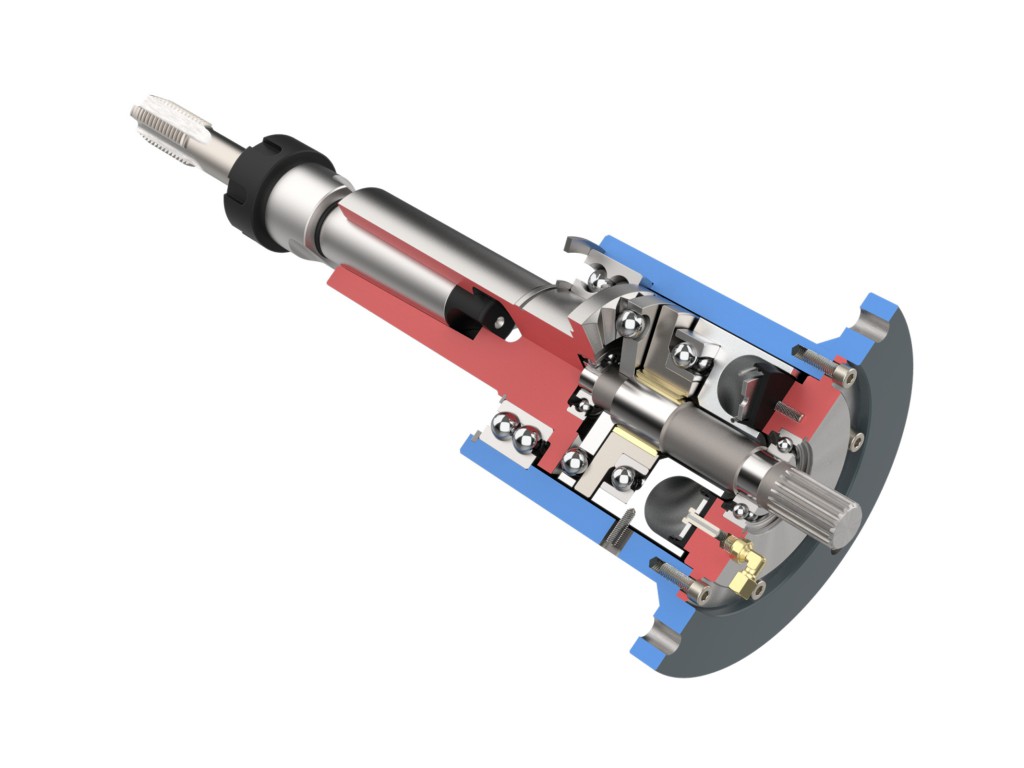

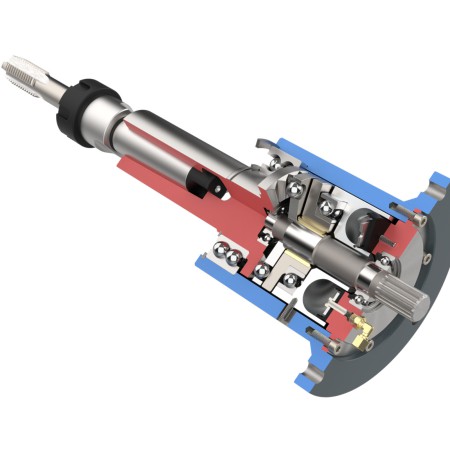

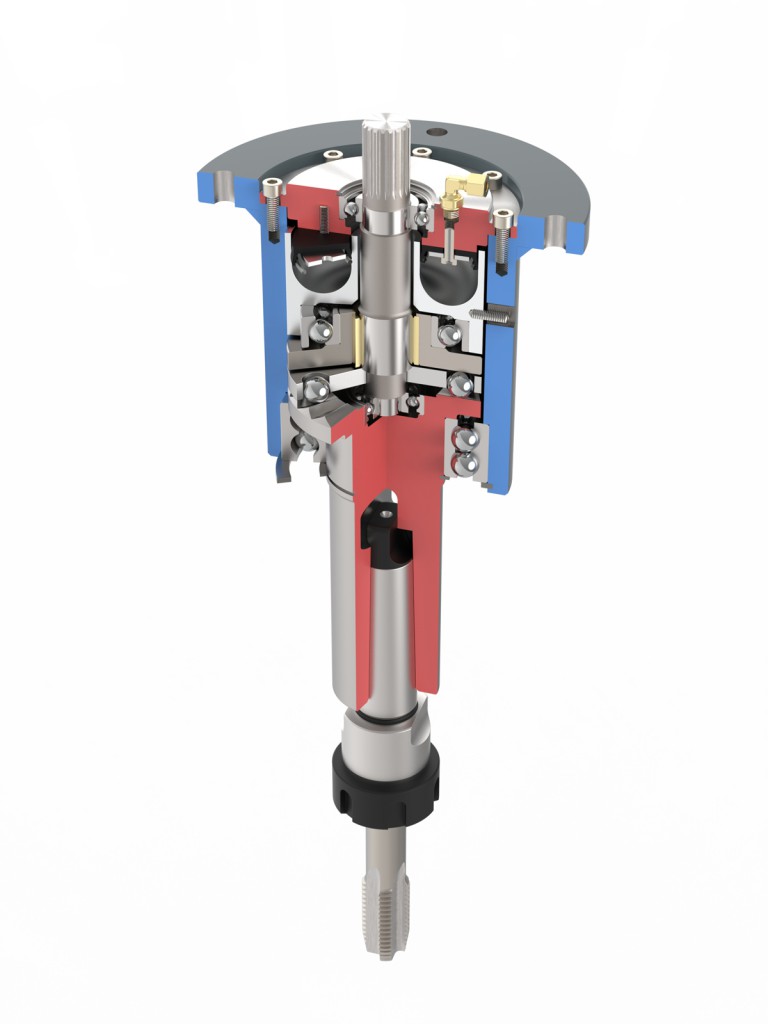

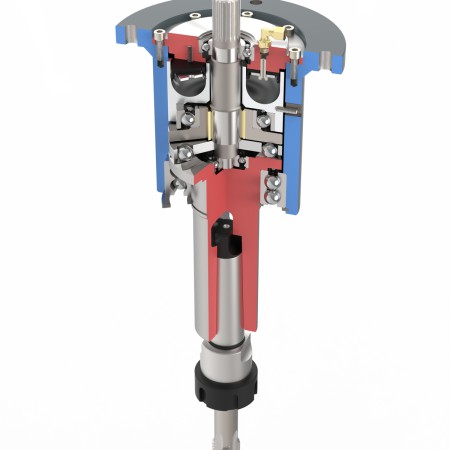

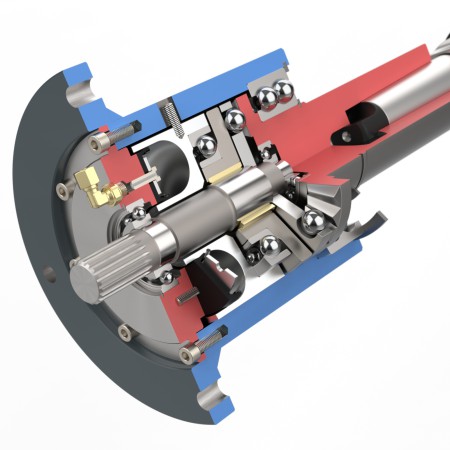

Całkowicie innowacyjnym rozwiązaniem urządzenia wiertniczego jest głowica oraz specjalistyczny układ prowadnic, umożliwiający pracę w trybie automatycznym CNC oraz ręcznym. Głowica posiada budowę teleskopową, umożliwiającą realizację procesu wiercenia oraz gwintowania poprzez napęd pneumatyczny, zapewniający bardzo precyzyjny docisk narzędzia w trakcie operacji technologicznych. Regulację i optymalny dobór wymaganego docisku zapewnia odpowiednie sterowanie sterownikiem PLC.
Dodatkowy element zespołu głowicy stanowią specjalnie dobrane sprężyny gazowe, równoważące masę własną części ruchomej głowicy, zapewniając w ten sposób optymalny dobór parametrów wiercenia, a przede wszystkim gwintowania. Kolejnym innowacyjnym rozwiązaniem jest specjalnie zaprojektowany układ prowadnic głowicy, umożliwiający automatyczne oraz ręczne ustawienie narzędzia oraz samocentrowanie w otworze podczas operacji gwintowania.
Zaproponowane rozwiązanie konstrukcyjne urządzenia wiertniczego stanowi alternatywę w stosunku do drogich i wymagających specjalistycznej obsługi obrabiarek CNC, na których również wykonywane są powyższe operacje technologiczne, głównie w produkcji wielkoseryjnej.

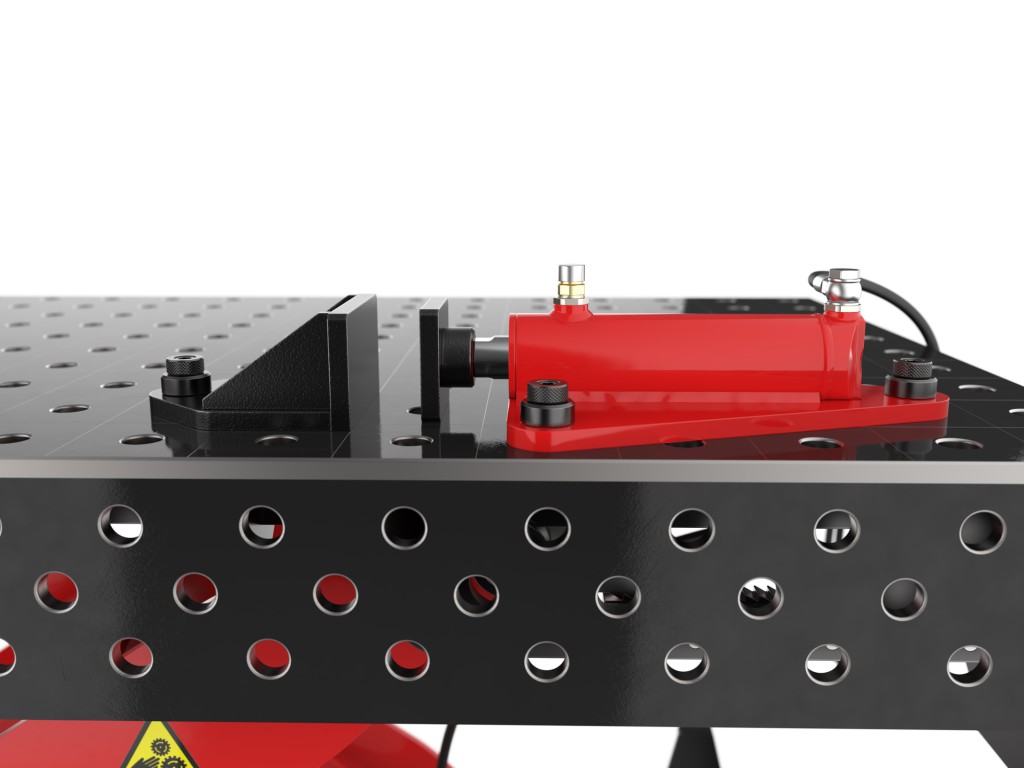

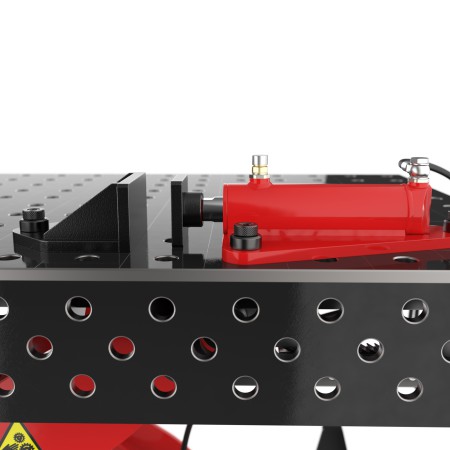

Rezultatem przedmiotowego wdrożenia będzie szybsze, łatwiejsze w zastosowaniu oraz zdecydowanie tańsze, zintegrowane rozwiązanie konstrukcyjne, dające możliwość szybkiego montażu i wymiany obrabianych elementów (dzięki zastosowaniu na stole urządzenia pneumatycznych imadeł) oraz zapewnienia znacznych ułatwień w produkcji jednostkowej.

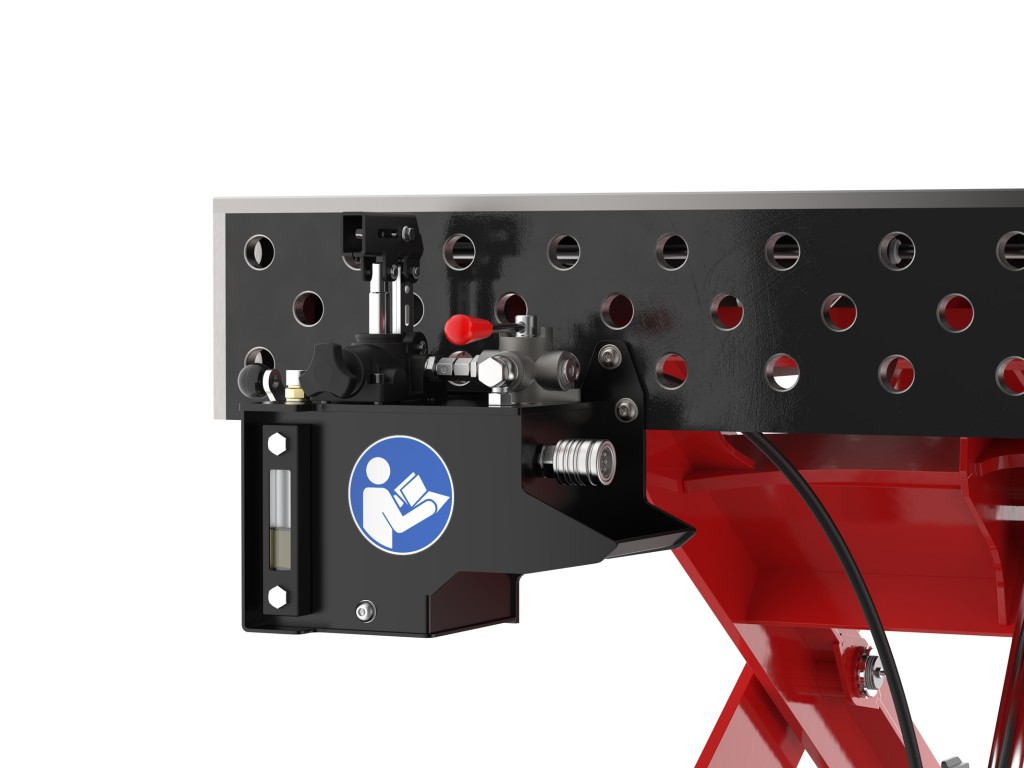

Korzystnym skutkiem zastosowania urządzenia wiertniczego PEDRILL jest duża przestrzeń robocza (zapewniona przez możliwość pionowych ruchów stołu urządzenia), szybki przesuw narzędzia oraz bezproblemowa zamiana obrabianych elementów o różnych gabarytach.
